Система ЧПУ "ДиаНа-CNC-СМ"
"ДиаНа-CNC-СМ" является динамично развивающимся программно-аппаратным комплексом мирового уровня. Открытая модульная архитектура и постоянно расширяющийся набор программных опций позволяют реализовывать оптимальные по стоимости и максимальные по функциональным возможностям системы промышленной автоматики или числового программного управления.Система числового программного управления "ДиаНа-CNC" является мультипроцессорной системой. Основой архитектуры является промышленный компьютер платформы Raspberry Pi 3.
Назначение: управление требуемой конфигурацией промышленных контроллеров
Особенности:
расширенный диапазон питающего напряжения промышленных контроллеров формфакторов A и B (18-36 Вольт);
полное отсутствие трущихся механических узлов;
сокращение до минимума числа разъёмных соединений за счёт широкого использования ПЛИС;
интерфейс оператор-СЧПУ выполнен с использованием сенсорного монитора (диагональ 17 дюймов);
оригинальная плата Raspberry Pi не имеет часовой микросхемы, поэтому на ряде контроллеров имеется разъём для подключения платы системного времени собственного производства;
линейка промышленных контроллеров включает двадцать позиций, реализующих различные комбинации дискретных и аналоговых входов и выходов, выходов и входов индуктосинов и резольверов, входов инкрементальных и абсолютных энкодеров, выходов управления приводами шаговых двигателей.

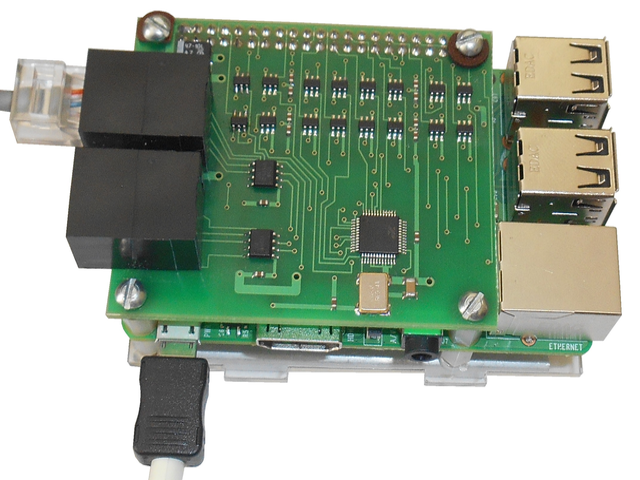

Промышленный компьютер

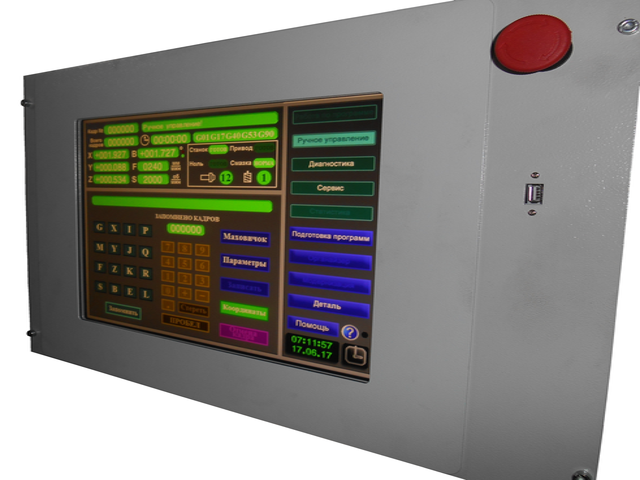

Интерфейс оператор-СЧПУ

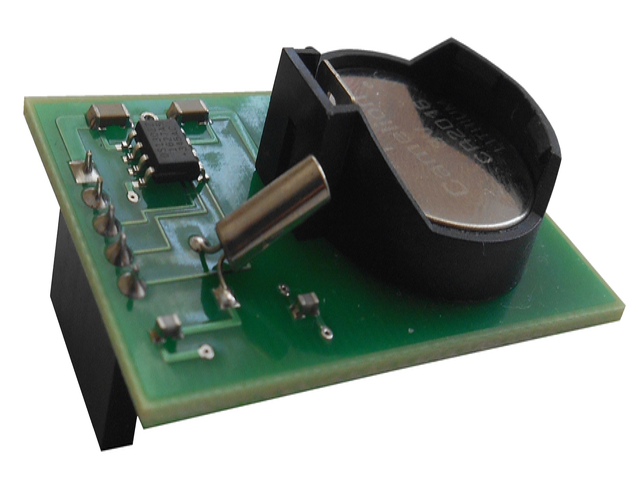

Плата системного времени
Конструктивные особенности системы ЧПУ позволяют легко и органично интегрировать её в технологическое оборудование любых форм и размеров.
Используются 7 формфакторов конструктивного исполнения промышленных контроллеров.
Контроллеры формфакторов A и B реализованы в виде пластмассовых боксов с установкой на DIN-рейку с одним номиналом питающего напряжения расширенного диапазона 1:2 18-36 В (по специальному заказу возможно исполнение с диапазоном 1:4 9-36 В).
PS-3ADC-12IN-8OUT
Питание: 24В 150 мА
Число дискретных входов: 12
Число дискретных выходов: 8
Управление: RS-485
Число команд: 10
Формфактор: A
Назначение: связь с элементами электроавтоматики станков и систем промышленной автоматизации.
Особенности:
дискретные выходы разделены на 2 гальванически-развязанных сегмента;
напряжение на дискретном выходе определяется пользователем из диапазона от -60 В до +60 В путём коммутации
соответствующего напряжения на один из двух контактов (отдельно для каждого сегмента);
повышенная нагрузочная способность дискретных выходов (стандартно 1 А, по заказу до 2-х А), позволяющая без
промежуточных реле управлять катушками магнитных пускателей и исполнительных узлов пневматических и гидравлических систем.
PS-16IN-8OUT
Питание: 24В 150 мА
Число дискретных входов: 16
Число дискретных выходов: 8
Управление: RS-485
Число команд: 8
Формфактор: A
Назначение: связь с элементами электроавтоматики станков и систем промышленной автоматизации.
Особенности:
дискретные входы разделены на 2 гальванически-развязанных сегмента;
дискретные выходы разделены на 2 гальванически-развязанных сегмента;
напряжение на дискретном выходе определяется пользователем из диапазона от -60 В до +60 В путём коммутации соответствующего напряжения на один из двух контактов (отдельно для каждого сегмента);
повышенная нагрузочная способность дискретных выходов (стандартно 1 А, по заказу до 2-х А), позволяющая без промежуточных реле управлять катушками магнитных пускателей и исполнительных узлов пневматических и гидравлических систем.

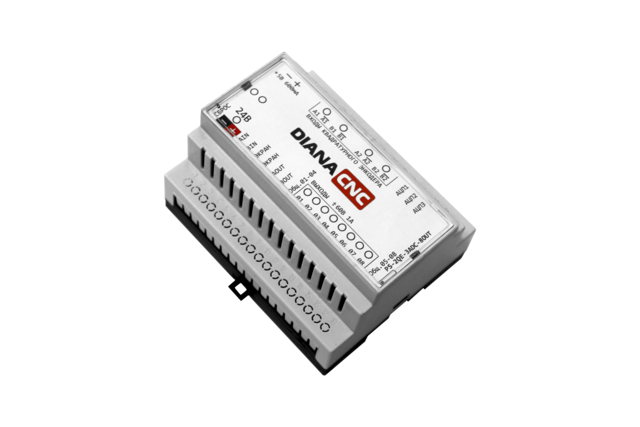

PS-3ADC-2QE-8OUT
Питание: 24В 150 мА
Число входов АЦП: 3
Число каналов квадратурных энкодеров: 2
Число дискретных выходов: 8
Управление: RS-485
Число команд: 10
Формфактор: A
Назначение: связь с элементами пультов оператора станков и систем промышленной автоматизации.
Особенности:
режимы работы квадратурных энкодеров x1 (A+B), x2 (A,B), x4 (A,~A,B,~B);
дискретные выходы разделены на 2 гальванически-развязанных сегмента;
напряжение на дискретном выходе определяется пользователем из диапазона от -60 В до +60 В путём коммутации
соответствующего напряжения на один из двух контактов (отдельно для каждого сегмента);
повышенная нагрузочная способность дискретных выходов (стандартно 1 А, по заказу до 2-х А), позволяющая без
промежуточных реле управлять катушками магнитных пускателей и исполнительных узлов пневматических и гидравлических систем.
PS-3QE-8OUT
Питание: 24В 150 мА
Число каналов квадратурных энкодеров: 2
Число дискретных выходов: 8
Управление: RS-485
Число команд: 8
Формфактор: A
Назначение: связь с элементами пультов оператора станков и систем промышленной автоматизации.
Особенности:
режимы работы квадратурных энкодеров x1 (A+B), x2 (A,B), x4 (A,~A,B,~B);
дискретные выходы разделены на 2 гальванически-развязанных сегмента;
напряжение на дискретном выходе определяется пользователем из диапазона от -60 В до +60 В путём коммутации соответствующего напряжения на один из двух контактов (отдельно для каждого сегмента);
повышенная нагрузочная способность дискретных выходов (стандартно 1 А, по заказу до 2-х А), позволяющая без промежуточных реле управлять катушками магнитных пускателей и исполнительных узлов пневматических и гидравлических систем.
PS-16IN-3DAC
Питание: 24В 150 мА
Число дискретных входов: 16
Число выходов ЦАП: 3
Управление: RS-485
Число команд: 8
Формфактор: A
Назначение: управление приводами неразмерных перемещений станков и систем промышленной автоматизации (дискретная шкала регулирования).
Особенности:
дискретные выходы разделены на 2 гальванически-развязанных сегмента.

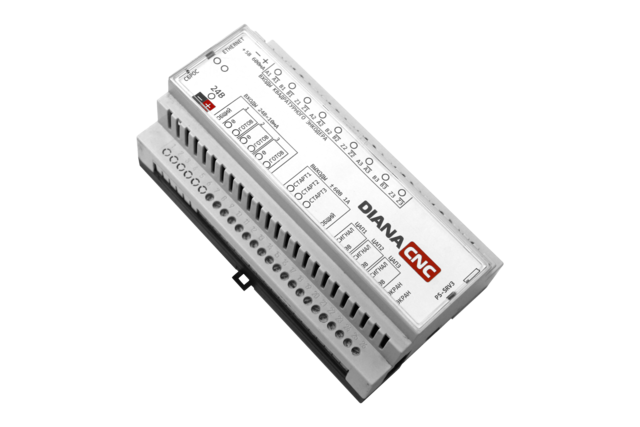

PS-SRV3
Питание: 24В 250 мА
Число дискретных входов: 6
Число каналов квадратурных энкодеров: 3
Число дискретных выходов: 3
Число выходов ЦАП: 3
Управление: RS-485
Число команд: 15
Формфактор: B
Назначение: управление приводами размерных перемещений станков и систем промышленной автоматизации
(сервоуправление).
Особенности:
режимы работы квадратурных энкодеров x1 (A+B), x2 (A,B), x4 (A,~A,B,~B);
автоматический поиск индексной метки;
напряжение на дискретном выходе определяется пользователем из диапазона от -60 В до +60 В путём коммутации
соответствующего напряжения на один из двух контактов (отдельно для каждого сегмента);
повышенная нагрузочная способность дискретных выходов (стандартно 1 А, по заказу до 2-х А), позволяющая без
промежуточных реле управлять катушками магнитных пускателей и исполнительных узлов пневматических и гидравлических систем.
Контроллеры формфакторов C-G (эконом вариант) реализованы в виде открытых печатных плат с установкой на пластмассовые стойки (для формфакторов D, E, G возможна установка на DIN-рейку). Число и номиналы питающих напряжений зависят от типа промышленного контроллера.

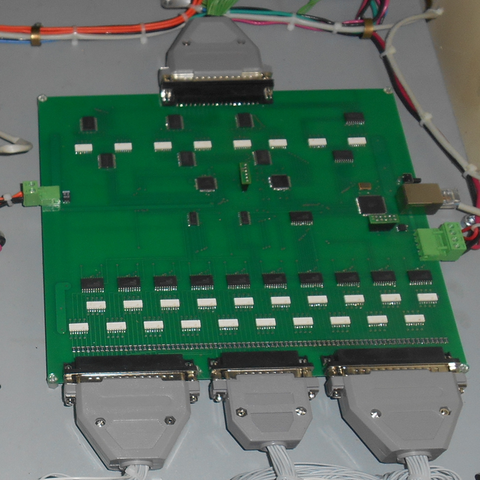

PS-80IN-32OUT
Питание: 5В 500 мА; 24В 100 мА
Число дискретных входов: 80
Число дискретных выходов: 32
Управление: RS-485
Число команд: 8
Формфактор: C
Назначение: связь с элементами электроавтоматики станков и систем промышленной автоматизации.

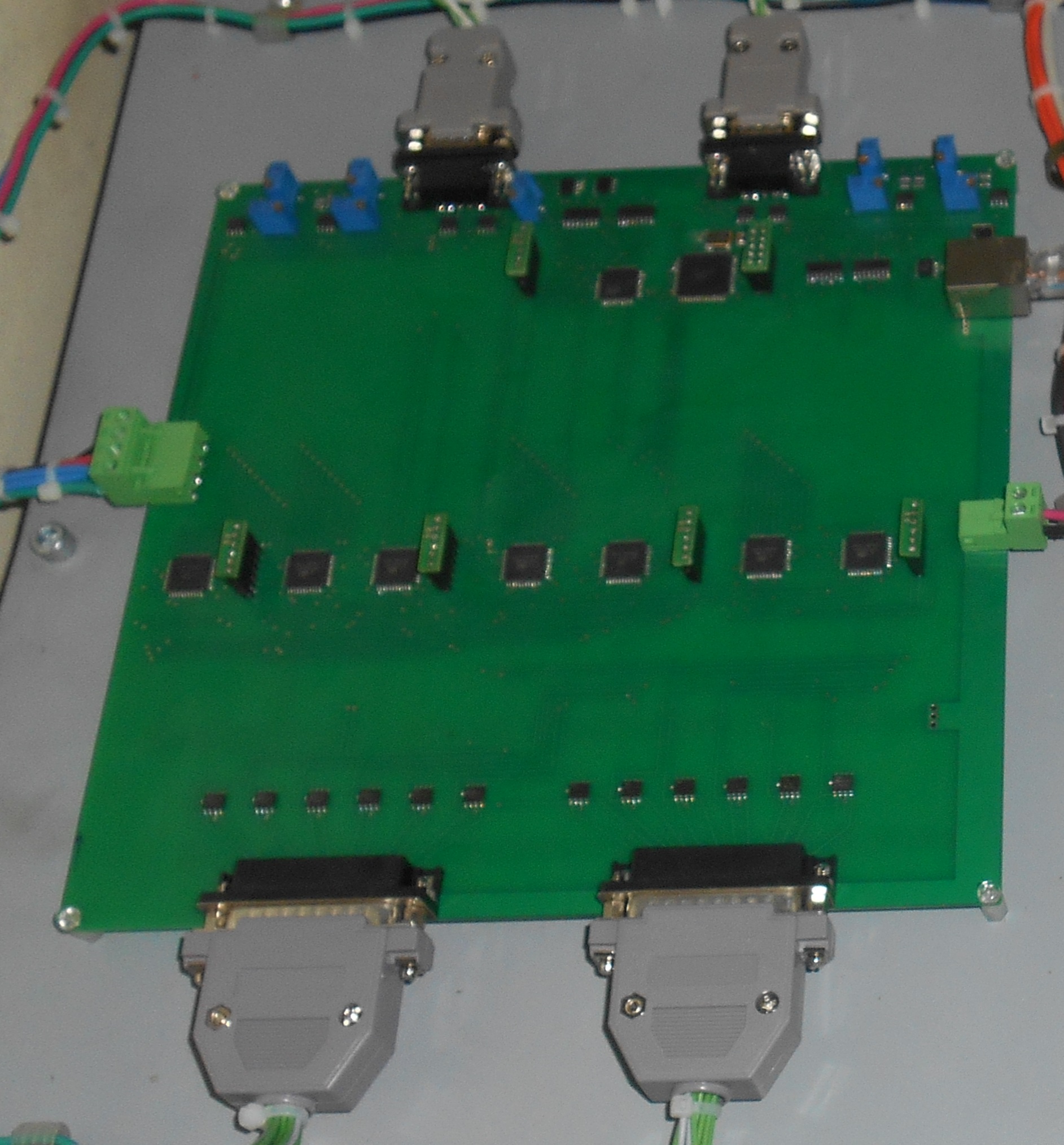

PS-4QE-4DAC
Питание: 5В 500 мА (цифровая часть); 5 В 100 мА (аналоговая часть); +15 В 50 мА (аналоговая часть); -15 В 50 мА (аналоговая часть)
Число каналов квадратурных энкодеров: 4
Число выходов ЦАП: 4
Управление: RS-485
Число команд: 12
Формфактор: C
Назначение: Управление приводами размерных перемещений станков и систем промышленной автоматизации
(сервоуправление).
Особенности:
режимы работы квадратурных энкодеров x1 (A+B), x2 (A,B), x4 (A,~A,B,~B);
автоматический поиск индексной метки.

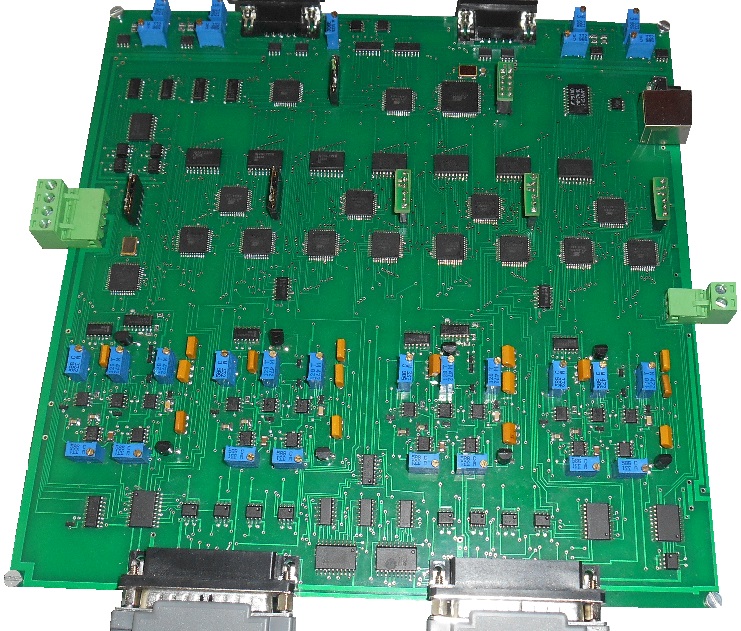

PS-4RS-4DAC
Питание: 5В 500 мА (цифровая часть); 5 В 100 мА (аналоговая часть); +15 В 50 мА (аналоговая часть); -15 В 50 мА (аналоговая часть)
Число каналов резольвера/индуктосина: 4
Число выходов ЦАП: 4
Управление: RS-485
Число команд: 12
Формфактор: C
Назначение: Управление приводами размерных перемещений станков и систем промышленной автоматизации
(сервоуправление).
Особенности:
программная блокировка датчиков обратной связи.

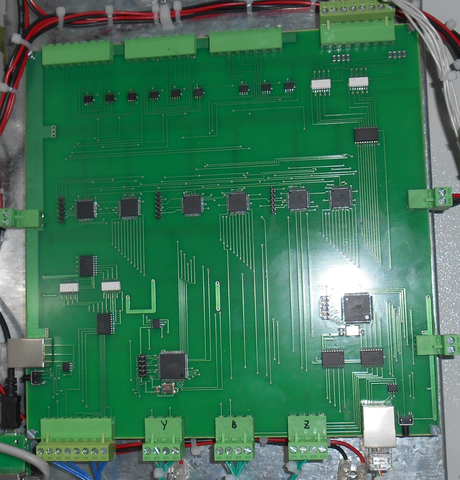

PS-8IN-3QE-8OUT-3STEP
Питание: 5В 500 мА; 24В 100 мА
Число дискретных входов: 8
Число каналов квадратурных энкодеров: 3
Число дискретных выходов: 17 (8+9)
Управление: RS-485
Число команд: 15
Формфактор: C
Назначение: комплексное управление станком или системой промышленной автоматизации с шаговыми двигателями (3 оси).
Особенности:
режимы работы квадратурных энкодеров x1 (A+B), x2 (A,B), x4 (A,~A,B,~B);
автоматический поиск индексной метки.

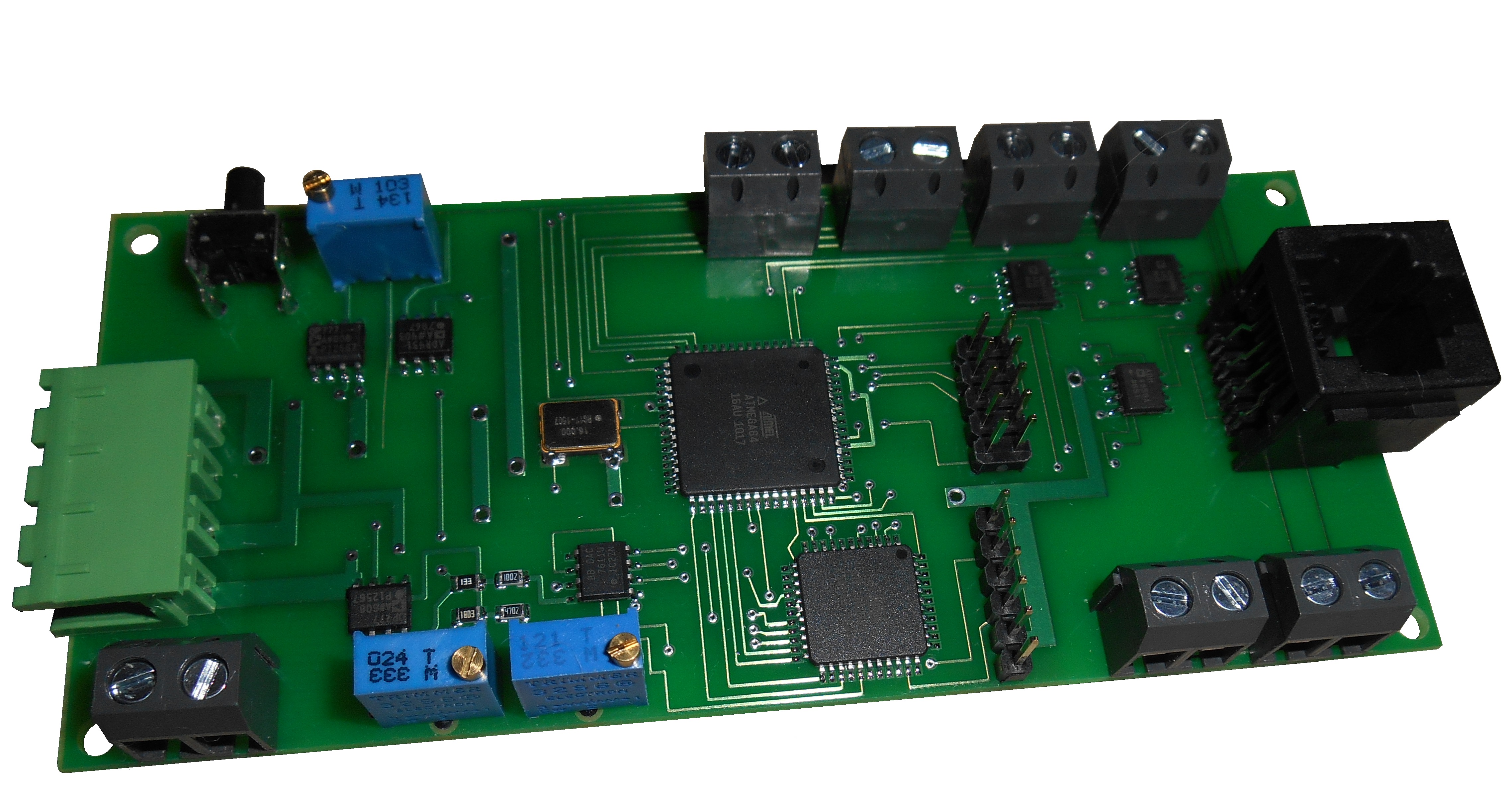

PS-1ABS-1DAC
Питание: 5В 500 мА (цифровая часть); 5 В 100 мА (аналоговая часть); +15 В 50 мА (аналоговая часть); -15 В 50 мА (аналоговая часть)
Число каналов абсолютного энкодера: 1
Число выходов ЦАП: 1
Управление: RS-485
Число команд: 15
Формфактор: D
Назначение: управление приводами размерных перемещений станков и систем промышленной автоматизации
(сервоуправление).
Особенности:
программное управление направлением счёта;
программная установка нулевого положения.

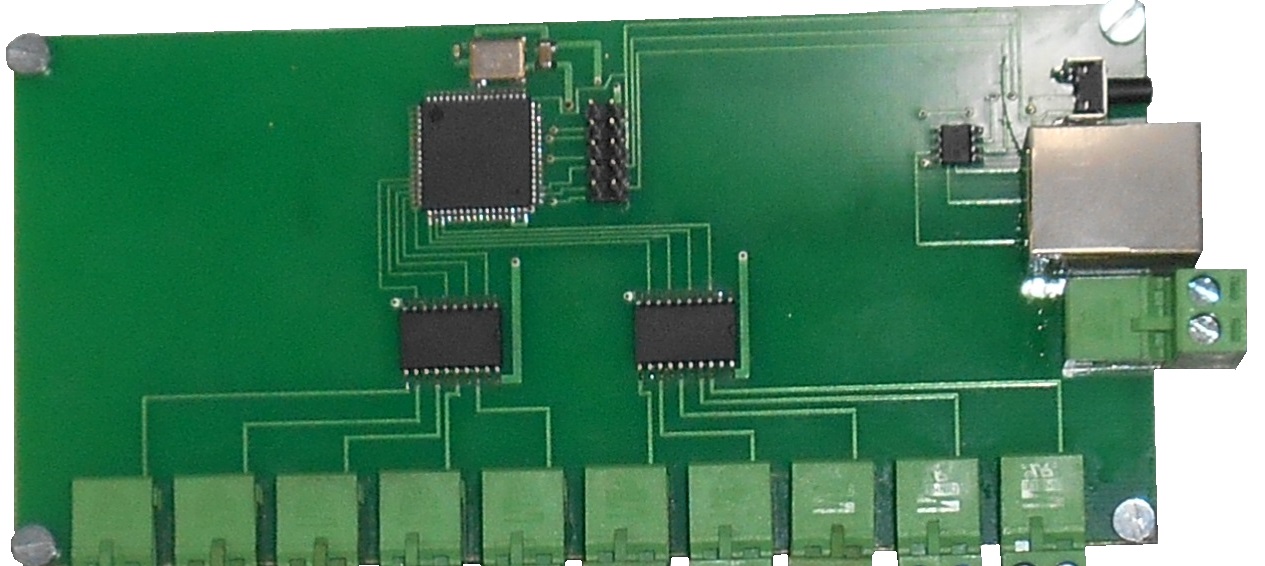

PS-10PWM
Питание: 5В 100 мА
Число каналов ШИМ: 10
Управление: RS-485
Число команд: 3
Формфактор: E
Назначение: управление серводвигателями постоянного тока (например, серии BLM).
Особенности:
раздельное включение/выключение каналов.

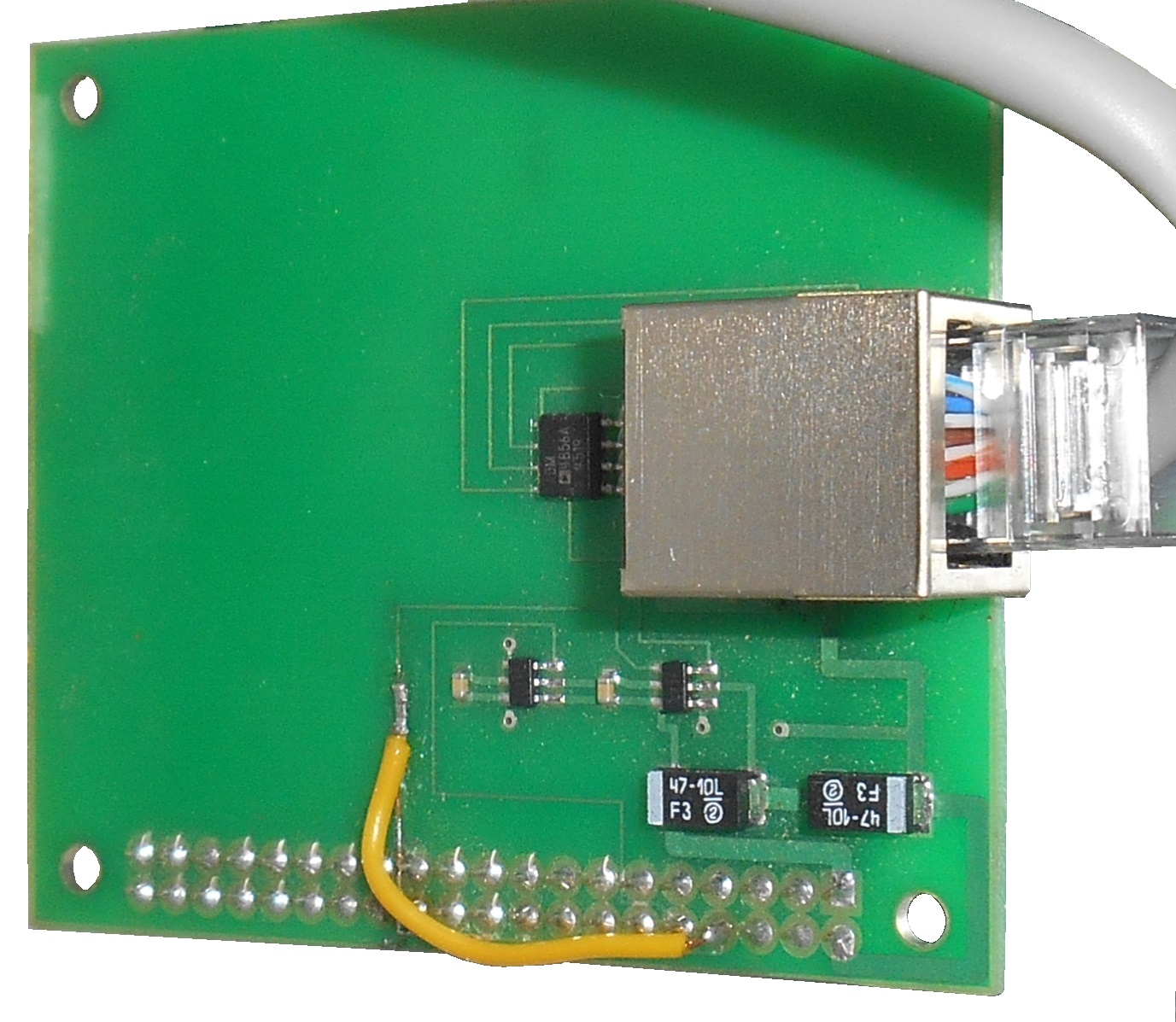

PS-RASPBERRY-1UART
Питание: 5В 100 мА; 3.3В 50мА
Число каналов UART: 1
Физический интерфейс: RS-485
Максимальная скорость: 115.2 КБод
Формфактор: F
Назначение: связь с промышленными контроллерами в простых системах числового программного управления и системах промышленной автоматизации.

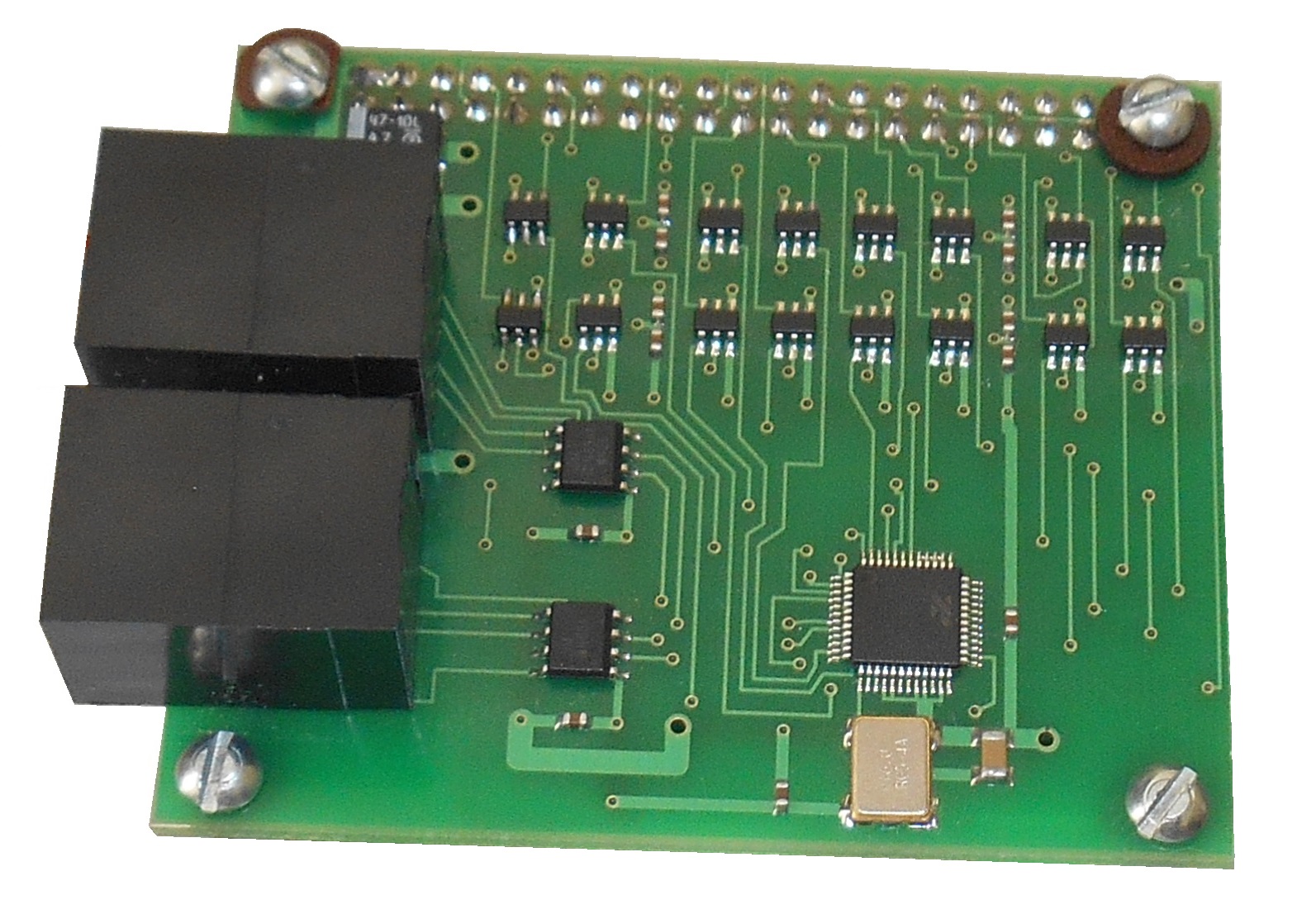

PS-RASPBERRY-2UART
Питание: 5В 100 мА; 3.3В 50мА
Число каналов UART: 2
Физический интерфейс: RS-485
Максимальная скорость: 1.5 МБод
Формфактор: F
Назначение: связь с промышленными контролkерами в сложных системах числового программного управления и системах промышленной автоматизации.

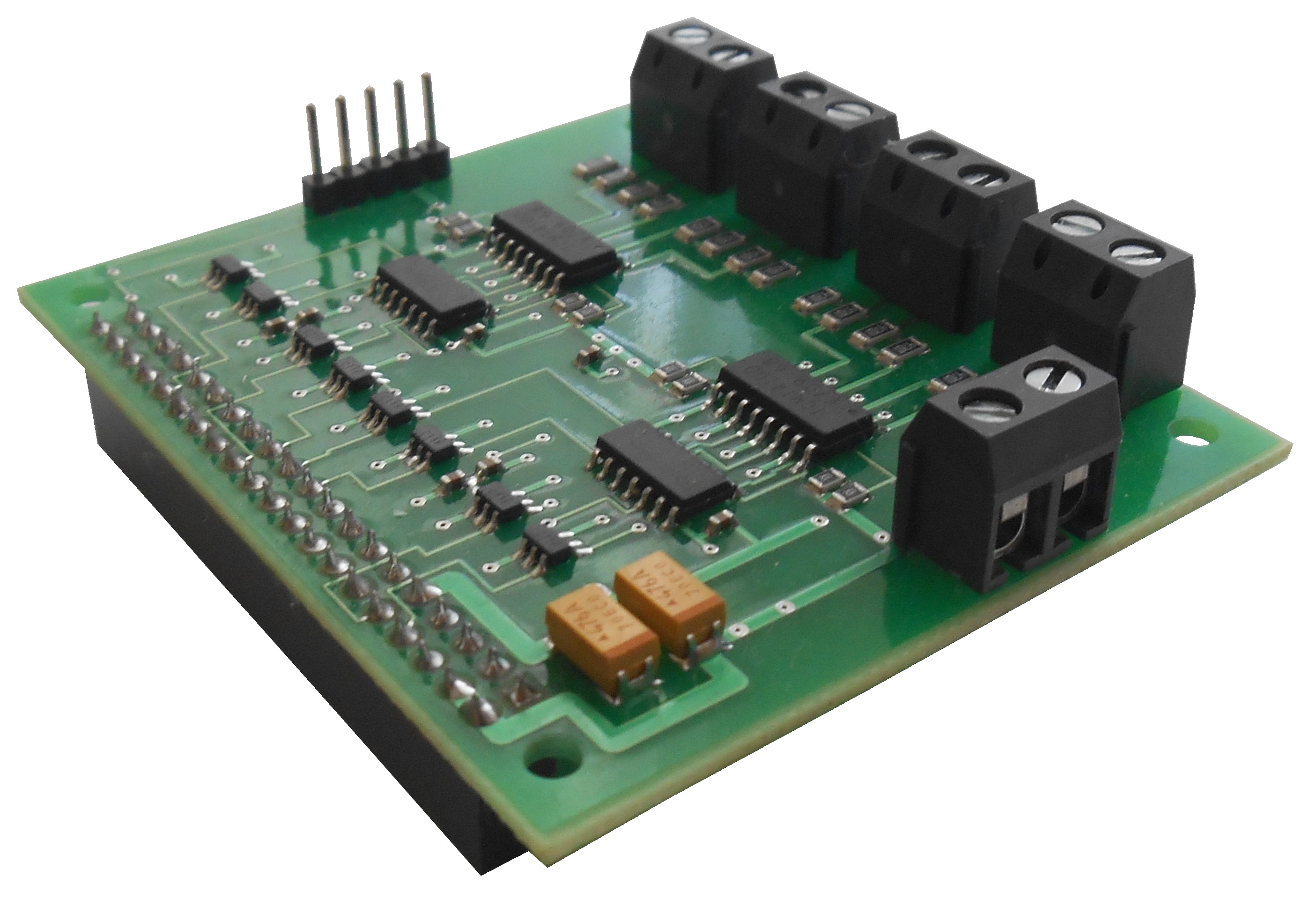

PS-RASPBERRY-8IN
Питание: 5 В 100 мА (от Raspberry Pi); 3.3 В 50 мА (от Raspberry Pi)
Число дискретных входов: 8
Формфактор: F
Назначение: системы комплексного мониторинга парка промышленного оборудования.
Особенности:
дискретные входы разделены на 2 гальванически-развязанных сегмента;
разъём для подключения системных часов.

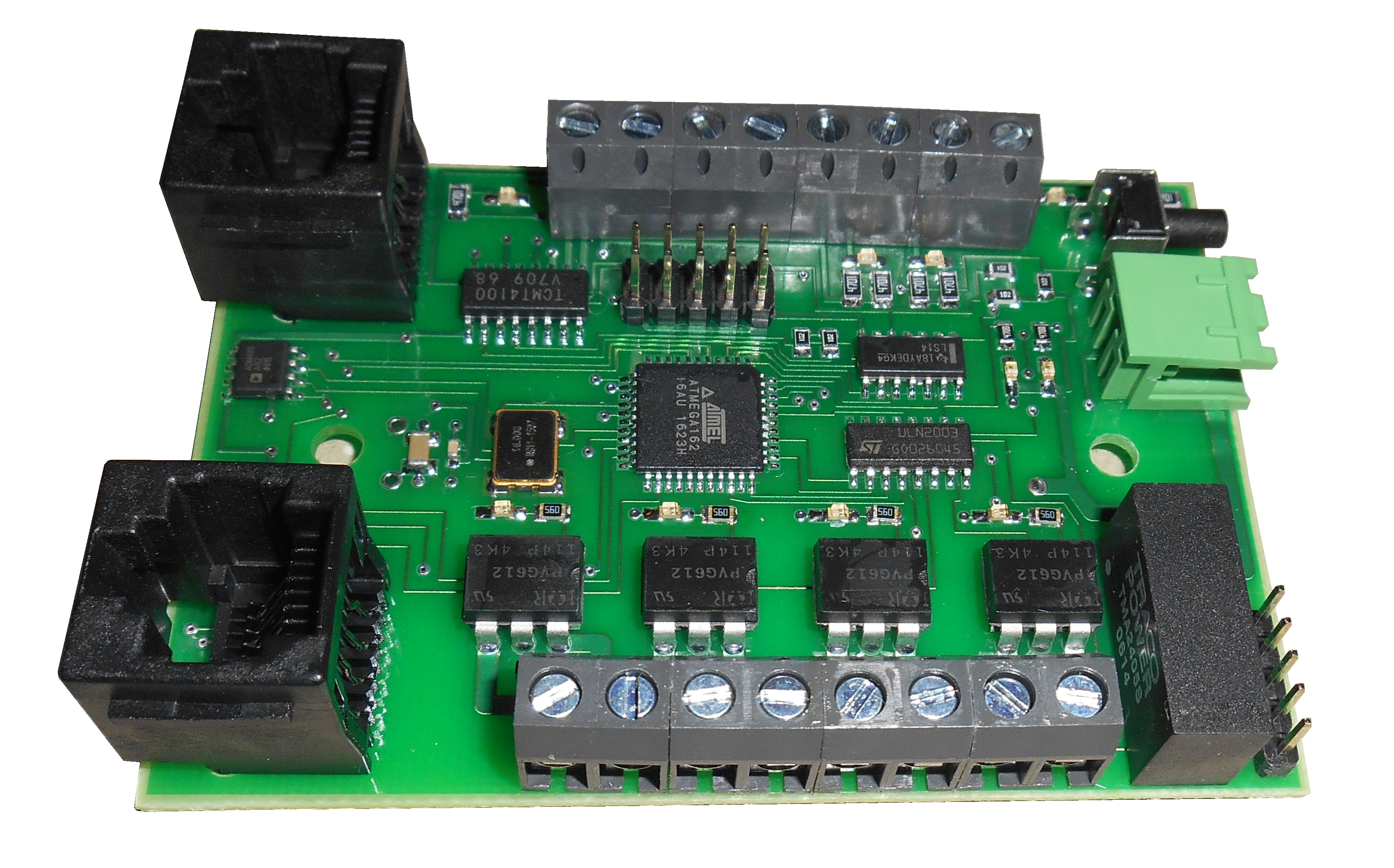

PS-4IN-4OUT-1UART
Вариантное исполнение: с PVG612 или с PVA3054
Питание: 24В 50 мА
Число дискретных входов: 4
Число дискретных выходов: 4
Управление: RS-485
Число команд: 8
Формфактор: G
Нагрузка выхода: 50 мА (для PVA3054) A
Назначение: связь с элементами электроавтоматики станков и систем промышленной автоматизации, системы мониторинга, цифровые фильтры сигналов электроавтоматики, управление сервоприводами (практически полное обнуление входного сигнала при нулевом задании).
Особенности:
дискретные входы разделены на 4 гальванически-развязанных сегмента;
дискретные выходы разделены на 4 гальванически-развязанных сегмента;
светодиодная индикация;
напряжение на дискретном выходе определяется пользователем из диапазона от -60 В до +60 В (для PVG612) или от 0 до 300 В постоянного и переменного тока (для PVA3054) путём коммутации соответствующего напряжения на один из двух контактов (отдельно для каждого сегмента);
повышенная нагрузочная способность дискретных выходов (стандартно 1 А, по заказу до 2-х А), позволяющая без промежуточных реле управлять катушками магнитных пусктелей и исполнительных узлов пневматических и гидравлических систем (для PVG612);
возможность расширения по внутренней шине (без RS-485).
